Azure Network Manager - Part 7

지기(ZIGI) 2022. 4. 2. 02:08

Today Keys : network, manager, management, VNET, connectivity, configuration, deploy, security, group

이번 포스팅은 Azure에서 가상 네트워크를 전역적으로 그룹화, 구성, 배포 및 관리할 수 있는 관리 서비스인, Azure Virtual Network Manager의 일곱 번째 포스팅입니다.

일곱 번째 포스팅에서는 Network Manager에 대한 개요와 구성 요소와 특징 등 Network Manager에 대한 전반적인 내용에 대해서 다룹니다. 사실 순서 상으로는 이 포스팅이 제일 먼저여야 할 수 있겠지만, 기존 포스팅을 진행하면서 테스트를 통해서 좀 더 이해를 하면서 정리하면서 Network Manager의 뒷 부분 포스팅에서 다루게 되었습니다. 이후 포스팅은 GA 이후 혹은 그 전에 하게 될 수도 있으나, 얼마 간은 Network Manager에 대한 다음 포스팅은 없을 듯 합니다.

Azure Virtual Network Manager

•가상 네트워크(VNet)을 그룹화하여, 중앙에서 연결(Connectivity) 및 보안 정책을 적용할 수 있는 네트워크 중앙 관리 서비스

•Network Manager에서 관리하는 Network Group은 Global 리전을 포함 할 수 있음.

•Network Manager에서 중앙 관리할 범위(Scope)는 Management Group 단위이며,

Management 내에 속한 Subscription 내에 VNet을 선택하여 적용할 수 있음.

•Network Manager의 관리 범위인 Management Group은 초기 설정 이후에 변경 가능

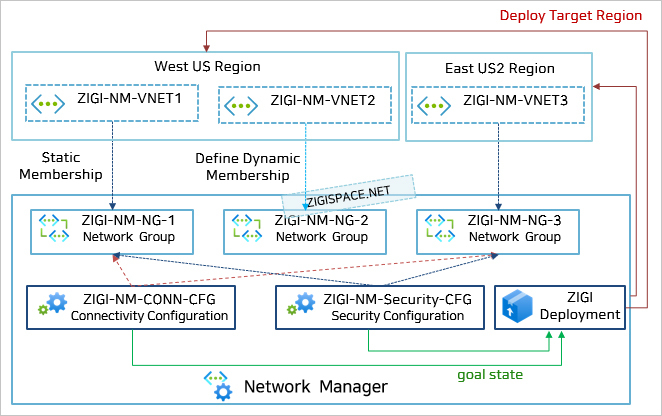

Network Manager 구성 요소

•Network Groups

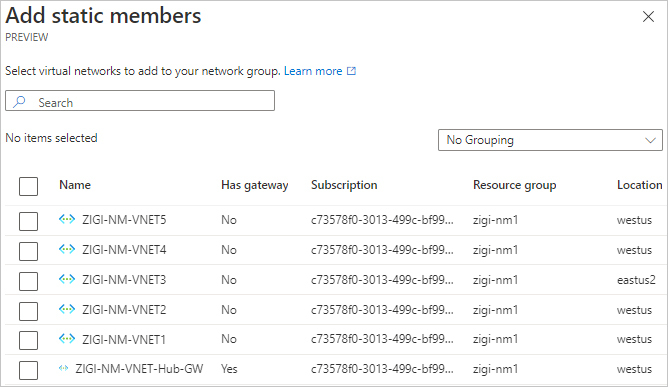

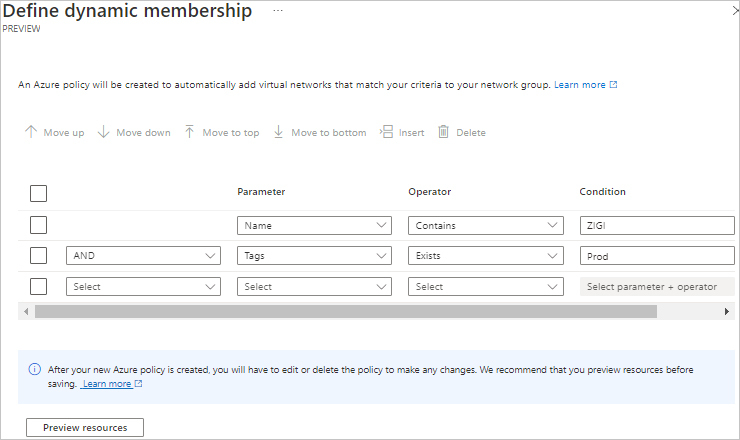

- Network Manager에 관리하는 Scope 내의 VNet들을 집합

- Connectivity(연결) 혹은 Security admin policy 적용이 가능한 범위

•Configurations

- VNet 간의 연결(Connectivity)와 보안(Security)에 대한 설정을 정의

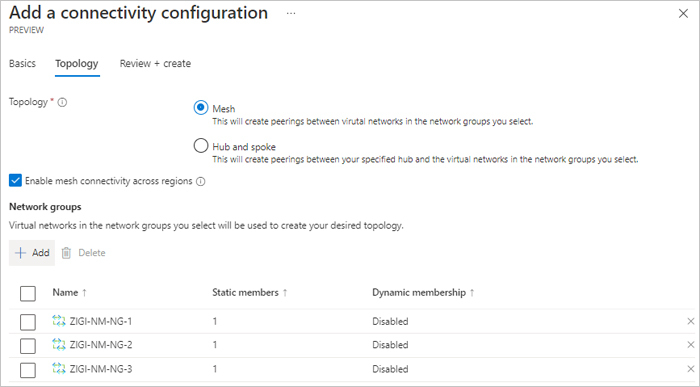

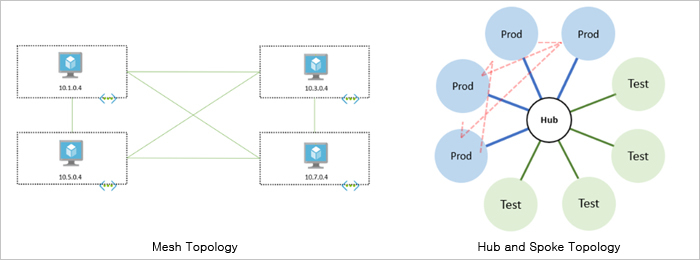

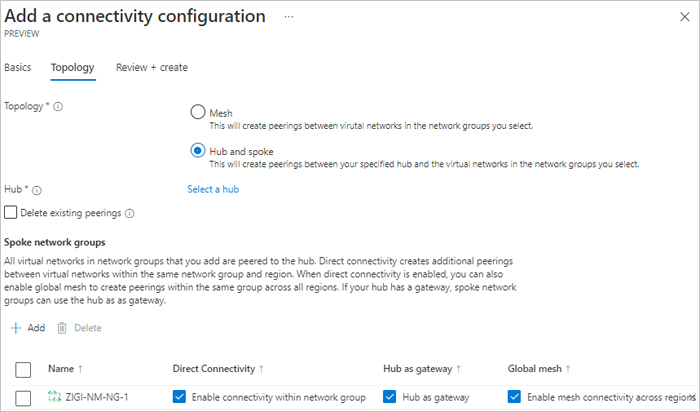

- Connectivity는 Mesh방식과 Hub-and-Spoke 방식 지원

- Security는 Admin rules이라는 VNet의 NSG에 적용되는 정책 지원

• Rules

- 출발지/목적지/프로토콜에 대한 허용 혹은 차단 및 항상 허용(AlwaysAllow)에 대한 정의

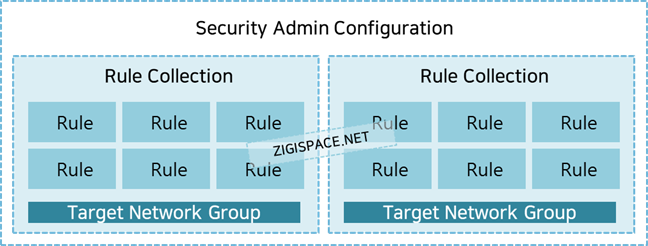

- 개별 Rule이 적용될 Network Group별로 Rule을 그룹화 시킨 것을 Rule collections라고 함.

- Security Admin Rules에 적용되는 보안 Rule에 대한 집합

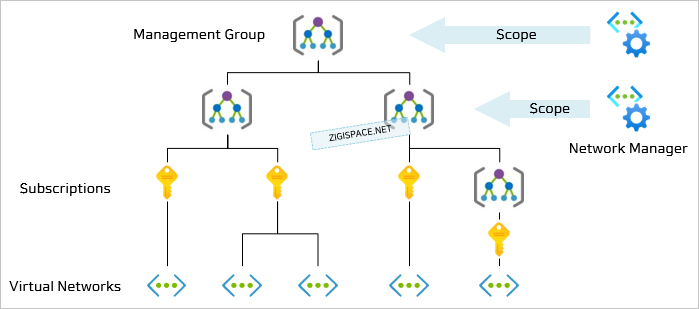

Network Manager Hierarchy

• Network Manager를 사용하기 위해서는 Network Manager로 관리 할 범위(Scope)를 정의

• Network Manager로 관리 할 범위는 1개 이상의 Management Group을 지정 가능

• Management Group이 계층적인 구조를 갖고 있기 때문에 Network Manager에서 관리할 범위로 지정된 Management Group에 포함된 VNet 및 하위 Management Group에 속한 VNet이 모두 관리 범위에 포함

•하나의 VNet은 둘 이상의 Network Manager에 속할 수 있기 때문에 서로 다른 Network Manager에서 정의한 정책에 대해서 적용 받을 수 있는 데, 이 경우에 Network Manager의 관리 범위인 Management Group의 계층 구조 중에 더 상위 계층 구조를 관리 범위로 지정한 Network Manager의 정책을 적용 받게 됨.
